Процесс металлургического производства включает в себя множество сложных технологических операций. После некоторых из них остаются стоки – вода с примесью различных веществ. Что с ней делать? Сбрасывать в водоемы – недопустимо, ведь это нанесет урон природе. Решение, которое минимизирует возможное влияние на экологию, нашли на ЧТПЗ. Там построили целый комплекс очистки AQA Кристалл. Как из стоков с производства получают кристально чистую воду и что с ней делают дальше – смотрите в спецпроекте.
Как на ЧТПЗ очищают промышленные стоки
Промышленные стоки ЧТПЗ с ноября очищают в AQA Кристалл. Комплекс работает на территории завода, который входит в состав Трубной Металлургической Компании.
Стоки появляются в цехах, где трубы очищают от ржавчины, окалины и технологических смазок. Чтобы из промышленной получилась кристально чистая вода, происходит многоуровневая очистка.
Стоки появляются в цехах, где трубы очищают от ржавчины, окалины и технологических смазок. Чтобы из промышленной получилась кристально чистая вода, происходит многоуровневая очистка.
ИНВЕСТИЦИИ:
750 млн рублей
750 млн рублей
ОТКУДА БЕРУТСЯ СТОКИ?
S
ПЛОЩАДЬ КОМПЛЕКСА:
1 500 кв. метров
1 500 кв. метров
ОБЪЕМ СТОКОВ В ДЕНЬ:
около 600 куб. метров
около 600 куб. метров
✔ железо — в 6 000
✔ взвешенные вещества — в 35
✔ сульфаты — в 100
✔ хлориды — в 50
✔ взвешенные вещества — в 35
✔ сульфаты — в 100
✔ хлориды — в 50
За полгода в AQA Кристалл отфильтровали более 120 тысяч кубометров стоков. Они могли бы заполнить 48 олимпийских бассейнов.
Очищенную воду используют на заводе повторно.
Очищенную воду используют на заводе повторно.

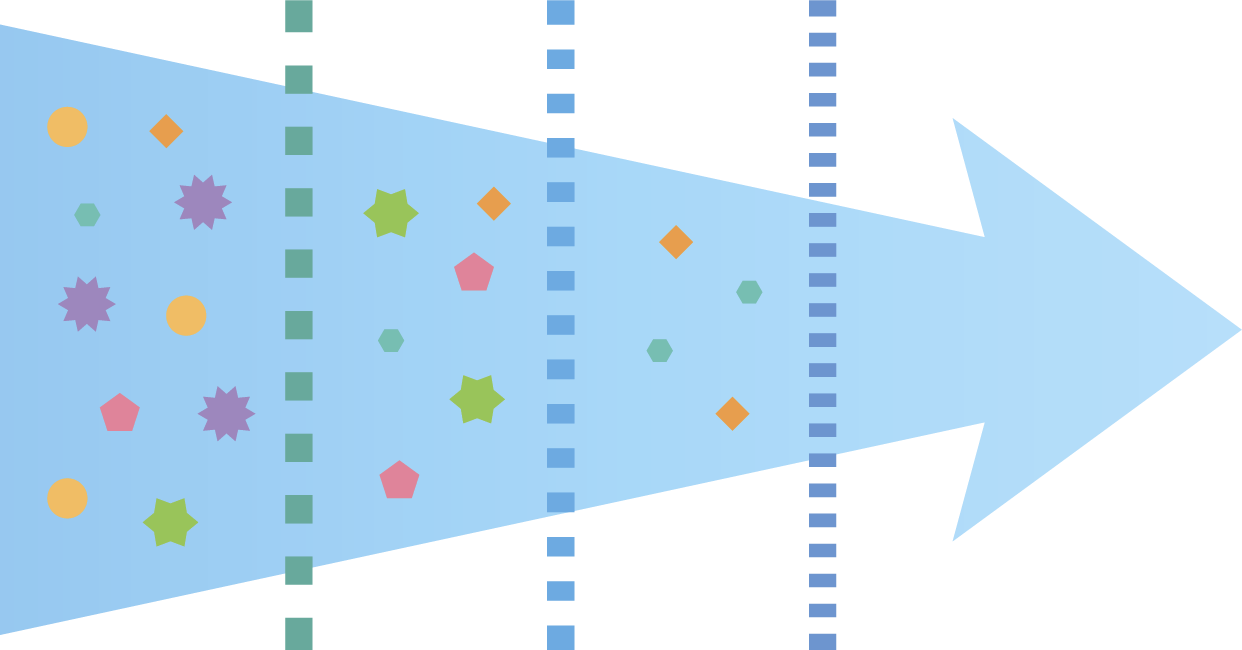

ВО СКОЛЬКО РАЗ МЕНЬШЕ ПРИМЕСЕЙ ПОСЛЕ ФИЛЬТРАЦИИ?
Очистить промышленные стоки непросто, для этого требуются оборудование последнего поколения, автоматические системы учёта качества и расхода воды и лучшие доступные отечественные технологии. Всё это есть у ЧТПЗ.

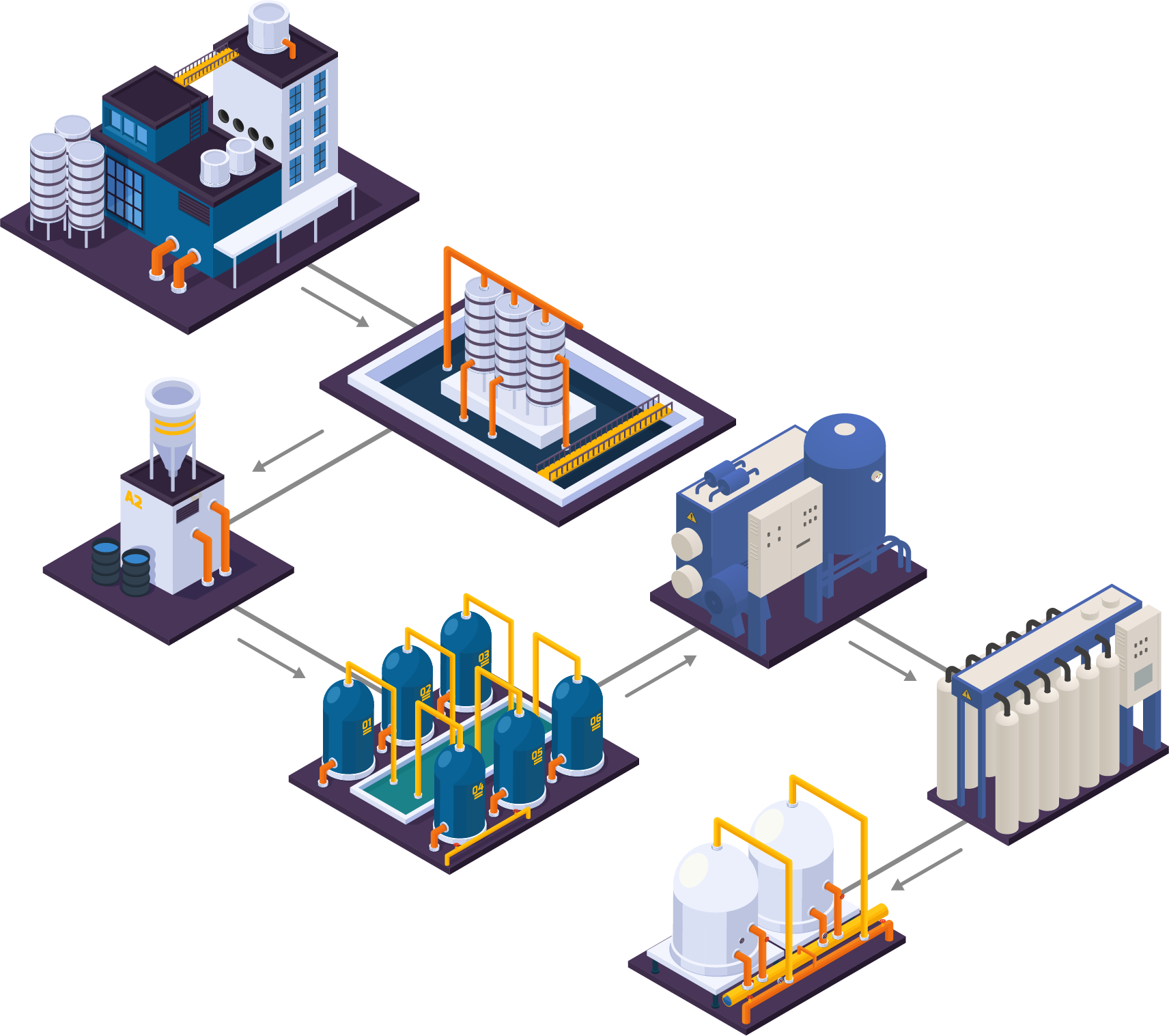

КАК ПРОИСХОДИТ ФИЛЬТРАЦИЯ?

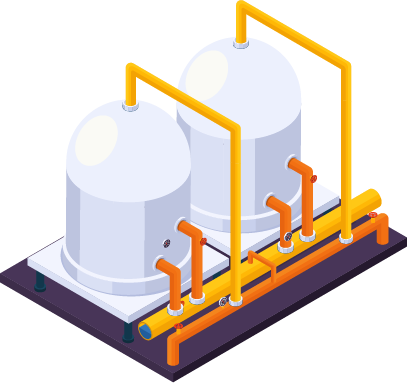

1. Из всех промывочных ванн, которые находятся на заводе, стоки перетекают по трубам в резервуары на AQA Кристалл.
3. Обработанные стоки после емкости смешения поступают в отстойники, предназначенные для разделения образовавшейся суспензии на осветленную часть и осадок
2. В резервуарах стоки усредняются и насосом подаются в емкости смешения, куда поочередно дозируются необходимые реагенты

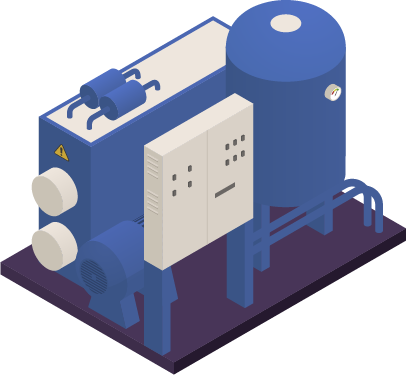

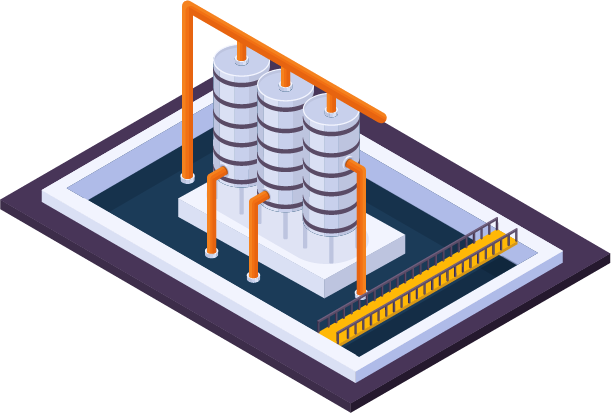

4. Осветленная вода переливается из отстойников и направляется на зернистые фильтры, обратный осмос, установку выпаривания

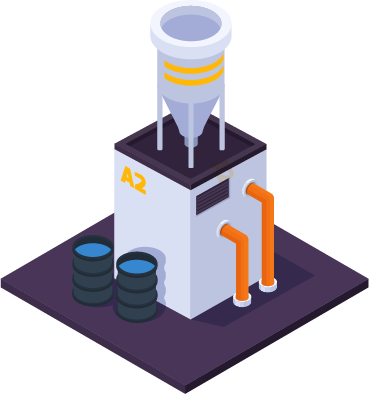

5. Осадок направляется на узел обезвоживания, камерно-мембранный фильтр-пресс

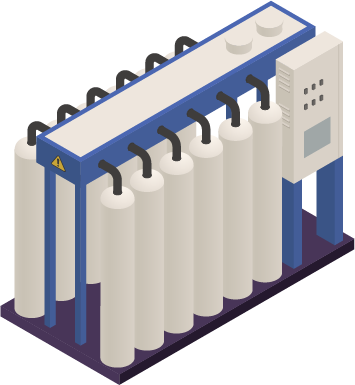

6. Осветленную воду обессоливают с помощью установки обратного осмоса и извлекают из нее загрязнения во время ионного обмена.
7. Последний этап — финальная фильтрация воды, чтобы использовать ее повторно.
1
2
4
5
6
7
3
1. Из всех промывочных ванн, которые находятся на заводе, стоки перетекают по трубам в резервуары на AQA Кристалл.
3. Обработанные стоки после емкости смешения поступают в отстойники, предназначенные для разделения образовавшейся суспензии на осветленную часть и осадок
2. В резервуарах стоки усредняются и насосом подаются в емкости смешения, куда поочередно дозируются необходимые реагенты
4. Осветленная вода переливается из отстойников инаправляется на зернистые фильтры, обратный осмос, установку выпаривания
5. Осадок направляется на узел обезвоживания, камерно-мембранный фильтр-пресс
6. Осветленную воду обессоливают с помощью установки обратного осмоса и извлекают из нее загрязнения во время ионного обмена.
7. Последний этап — финальная фильтрация воды, чтобы использовать ее повторно.
1
2
4
5
6
7
3
В результате получаются техническая вода и осадок. Техническая вода поступает в замкнутый оборотный цикл производства, чтобы питать паровые и водогрейные котлы энергоцентра ЧТПЗ - то есть, снова задействуется в процессе производства продукции. А осадок накапливают и передают лицензированным организациям для обезвреживания.
Насколько чистой стала вода после фильтрации, можно увидеть невооруженным глазом. Но на заводе привыкли к точным характеристикам, поэтому на AQA Кристалл построили лабораторию, где команда из четырех лаборантов и инженера-химика с помощью современного оборудования анализирует все процессы очищения воды.
КТО СЛЕДИТ ЗА КАЧЕСТВОМ?
В ДЕНЬ В ЛАБОРАТОРИЮ ПОСТУПАЕТ ПО 10 ПРОБ, КОТОРЫЕ КОНТРОЛИРУЮТ НА 8–12 ПОКАЗАТЕЛЕЙ.
КАКИЕ ПОКАЗАТЕЛИ ОТСЛЕЖИВАЮТ ЛАБОРАНТЫ?
• кислотность — pH;
• температура;
• мутность и цветность;
• поверхностно-активные вещества;
• железо, кремний и соли;
• нефтепродукты и нитриты;
• удельная электропроводность.
• кислотность — pH;
• температура;
• мутность и цветность;
• поверхностно-активные вещества;
• железо, кремний и соли;
• нефтепродукты и нитриты;
• удельная электропроводность.
После фильтрации и очистки никаких превышений быть не должно. Если какой-то из показателей будет не в норме, лаборанты сообщат об этом технологам, а те — скорректируют процесс очистки сточных вод.
За год AQA Кристалл фильтрует около 525 000 кубометров воды. Если считать в тех же олимпийских бассейнах, то их понадобится 275. Сегодня в стране нет аналогичных водоочистных объектов с такими высокими показателями по объемам и качеству фильтрации.
ЧТО БУДЕТ ДАЛЬШЕ?
Но этот комплекс – лишь начало масштабной модернизации очистных сооружений ЧТПЗ. Следующий шаг — запуск комплекса для очистки промышленно-ливневых стоков.
